Práctica de ponchado de conector RJ-45.

Ahora pasemos a hacer cables tanto a ponchar jacks a ponchar conectores RJ-45.

Herramientas datos importantes, uso adecuado.

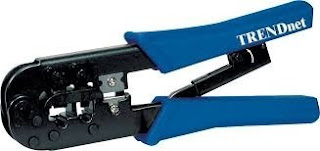

Primeramente las pinzas ponchadoras se usan para varias cosas, con ellas podemos cortar cable ya que tienen unas navajas que nos permiten hacer eso, pero su uso principal son para ponchar nuestro cable, esto quiere decir que cuando ya hagamos completado el proceso para pochar los cables usaremos estas pizas metiendo nuestro conector en el orificio correspondiente y apretando las pizas fuerte hasta que el cable quede ponchado.

Segundo las pinzas para quitar el forro estas pinzas son de un uso muy cuidadoso ya que si nos damos cuenta estas pinzas tienen una manera de calibrar la navaja, esto es porque si la navaja está muy apretada puede cortar el forro pero los cables de adentro también y eso no querremos que pase eso, la manera de calibrar la navaja es muy sencilla solo tenemos que dar vuelta a un tornillo hasta que veamos que está bien, después de hacer eso colocamos las pinzas a lo largo del forro que se quiere remover y le damos una vuelta de 360° sobre el forro y con nuestros dedos removemos el trozo de forro cortado.

Ya explicado lo anterior explicare puntos importantes que hay que saber antes de entrar de lleno a la manera de ponchar un cable UTP.

Primero existen dos tipos de normas para la creación de cables estas normas le llaman T568A y T568B, bien estas normas son la manera en como los cables son incrustados en el conector RJ45, básicamente cuando nosotros pelamos un cable o le quitamos el forro hay una serie de cables de distintos colores, bien estas normas nos dicen cómo es que los colores deben de ir para que el cable funcione.

Antes dije que haremos tres cables distintos , bueno la norma T568A y la  norma T568B, se usan básicamente para conectarse a una red o son cables que se usan para el Ethernet, básicamente lo que diferencia a una norma de la otra es que los colores en que los cables son colocados cambian un poco su orden de una a la otra pero recordemos algo importante usaremos una norma tanto en un extremo como en el otro si no el cable no funcionara, a menos de que hagamos un cable cruzado, bien este cable cruzado como ya dije usa una norma en un extremo y otra norma en el otro extremo, básicamente este cable se usa para conectar dos computadoras entre sí para poder compartir datos entre ellas, esto ya no se usa mucho hoy en día pero es importante saberlo. Ya aclarado lo anterior de los cables ahora si conozcamos más de las herramientas que utilizaremos.

Materiales.

Cable  UTP categoría 5 o 6.

Conectores RJ45.

Pinzas ponchadoras.

Pinzas para quitar el forro del cable.

Probador de cable.

Antes de comenzar dejare en claro que explicare tres tipos de cables.

1.   Primero haremos un cable con la norma T568A en cada extremo del cable.

2.   Luego haremos un cable con la norma T568B en cada en cada extremo.

3.   Y por último haremos un cable cruzado con esto me refiero a que tendremos dos normas distintas en cada extremo, por ejemplo la T568A en un extremo y la T568B del otro extremo.

Por último el probador como su nombre lo dice al terminar de hacer el cable esto nos ayuda a ver si el cable funciona o tiene un error.

Pasos.

·        Con las pinzas para quitar forro hacemos un corte ligero en el mismo teniendo cuidado de no cortar los cables que cubre el forro.

·        Cuando lo hagamos hecho con los dedos quitar el forro sobrante.

·        Después quitamos las trenzas de los cables dando vuelta en sentido contrario a la que las trenzas estas hechas.

·        Separarlos bien, para poder manipularlos con facilidad.

·        Después con nuestras configuraciones ya sea T568A o T568B, recordemos que la configuración que ponemos en un extremo tenemos que poner la misma en el otro extremo a menos de que queramos hacer un cable cruzado, bien manipulamos los cables para poder dejar los colores según la configuración.

·        Después si nuestros cables quedan unos más largos que otros córtalos para que queden parejos.

·        Por ultimo notamos que nuestros cables no sean tan largos ya que un poco de forro debe quedar dentro del conector RJ45.

·        Tomamos nuestro conector y metemos los cables dentro teniendo cuidado que no se muevan de posición ya que si sucede esto el cable tendrá un error y no servirá.

·        Después de meter los cables debemos ver si los cables llegan al tope del conector y que un poco de forro quede dentro del conector.

·        Cuando ya esté todo checado y correctamente hecho tomamos nuestras pinzas ponchadoras y metemos el conector dentro de donde corresponde y presionamos las pinzas para que es cable quede ponchado a el conector.

·        Repita el mismo proceso para el otro extremo y para crear los cables con la norma T568A o T568B o en su defecto el cable cruzado.

·        Cuando terminemos de ponchar un cable ósea con los dos extremo ya terminados tomamos nuestro probador de cable para ver si tenemos un error o está bien, esto se consigue colocando un extremo del cable en el probador y el otro extremo en la otra parte del probador, si los focos del probador encienden en verde todos el cable está bien, pero si hay un error en algún led saldrá el color rojo o simplemente no prendera.

!!!!NOTA¡¡¡¡ si el conector tiene algún error se debe cortar el cable con todo y conector ya que después de ponchar el conector ya no puede ser usado de nuevo.

Al final cuando probamos nuestros cables, el probador encenderá sus focos pero, si ponemos un cable directo y después un cable cruzado los focos encenderá de manera diferente.

1.   Cuando ponemos un cable directo sea la configuración que sea los focos encenderán de la siguiente manera encenderán en orden ascendente de arriba debajo de color verde si hay error en el cable algún foco encenderá en color rojo.

2.   Y cuando ponemos un cable cruzado los focos encenderán de la siguiente manera, de arriba hacia abajo encenderá el primer foco después el segundo encenderá, después encenderá el tercero el cuarto no, será un orden uno si uno no pero igual si alguno enciende de color rojo en cable está mal.
